Argo CD 从入门教程来看其架构
本文的目标是能对 Argo CD 基本操作有一定的了解，同时可以对 Argo CD 的架构、组成有一定的认识。准备kubectlkubernetes 集群安装kubectl create namespace argocdkubectl apply -n argocd -f https://raw.g
本文的目标是能对 Argo CD 基本操作有一定的了解，同时可以对 Argo CD 的架构、组成有一定的认识。
准备
- kubectl
- kubernetes 集群
安装
kubectl create namespace argocd
kubectl apply -n argocd -f https://raw.githubusercontent.com/argoproj/argo-cd/stable/manifests/install.yaml
执行完上述命令后，会创建一个 argocd 命名空间，并将所有的 argo cd 服务都安装在该命名空间下。
使用
先获取用户名和登陆密码
用户名：admin
登陆密码（可通过如下方式获得）
kubectl -n argocd get secret argocd-initial-admin-secret -o jsonpath="{.data.password}" | base64 -d
再将本地 8080 端口转发到 Argo CD 的 argocd-server 服务
kubectl port-forward svc/argocd-server -n argocd 8080:443
接下来可以通过两种方式来操作运行在 kubernetes 集群中的 Argo CD 服务，分别为：
- Web UI 方式
打开浏览器，输入 localhost:8080/，选择相信证书，输入用户名、密码即可登陆。
- Command CLI 方式
安装 argocd 命令行：
brew install argocd
通过命令行登陆：
argocd login localhost:8080
按提示输入即可。
更进一步
apply yaml 时的输出如下：
customresourcedefinition.apiextensions.k8s.io/applications.argoproj.io created
customresourcedefinition.apiextensions.k8s.io/appprojects.argoproj.io created
serviceaccount/argocd-application-controller created
serviceaccount/argocd-dex-server created
serviceaccount/argocd-redis created
serviceaccount/argocd-server created
role.rbac.authorization.k8s.io/argocd-application-controller created
role.rbac.authorization.k8s.io/argocd-dex-server created
role.rbac.authorization.k8s.io/argocd-redis created
role.rbac.authorization.k8s.io/argocd-server created
clusterrole.rbac.authorization.k8s.io/argocd-application-controller created
clusterrole.rbac.authorization.k8s.io/argocd-server created
rolebinding.rbac.authorization.k8s.io/argocd-application-controller created
rolebinding.rbac.authorization.k8s.io/argocd-dex-server created
rolebinding.rbac.authorization.k8s.io/argocd-redis created
rolebinding.rbac.authorization.k8s.io/argocd-server created
clusterrolebinding.rbac.authorization.k8s.io/argocd-application-controller created
clusterrolebinding.rbac.authorization.k8s.io/argocd-server created
configmap/argocd-cm created
configmap/argocd-gpg-keys-cm created
configmap/argocd-rbac-cm created
configmap/argocd-ssh-known-hosts-cm created
configmap/argocd-tls-certs-cm created
secret/argocd-secret created
service/argocd-dex-server created
service/argocd-metrics created
service/argocd-redis created
service/argocd-repo-server created
service/argocd-server created
service/argocd-server-metrics created
deployment.apps/argocd-dex-server created
deployment.apps/argocd-redis created
deployment.apps/argocd-repo-server created
deployment.apps/argocd-server created
statefulset.apps/argocd-application-controller created
networkpolicy.networking.k8s.io/argocd-application-controller-network-policy created
networkpolicy.networking.k8s.io/argocd-dex-server-network-policy created
networkpolicy.networking.k8s.io/argocd-redis-network-policy created
networkpolicy.networking.k8s.io/argocd-repo-server-network-policy created
networkpolicy.networking.k8s.io/argocd-server-network-policy created

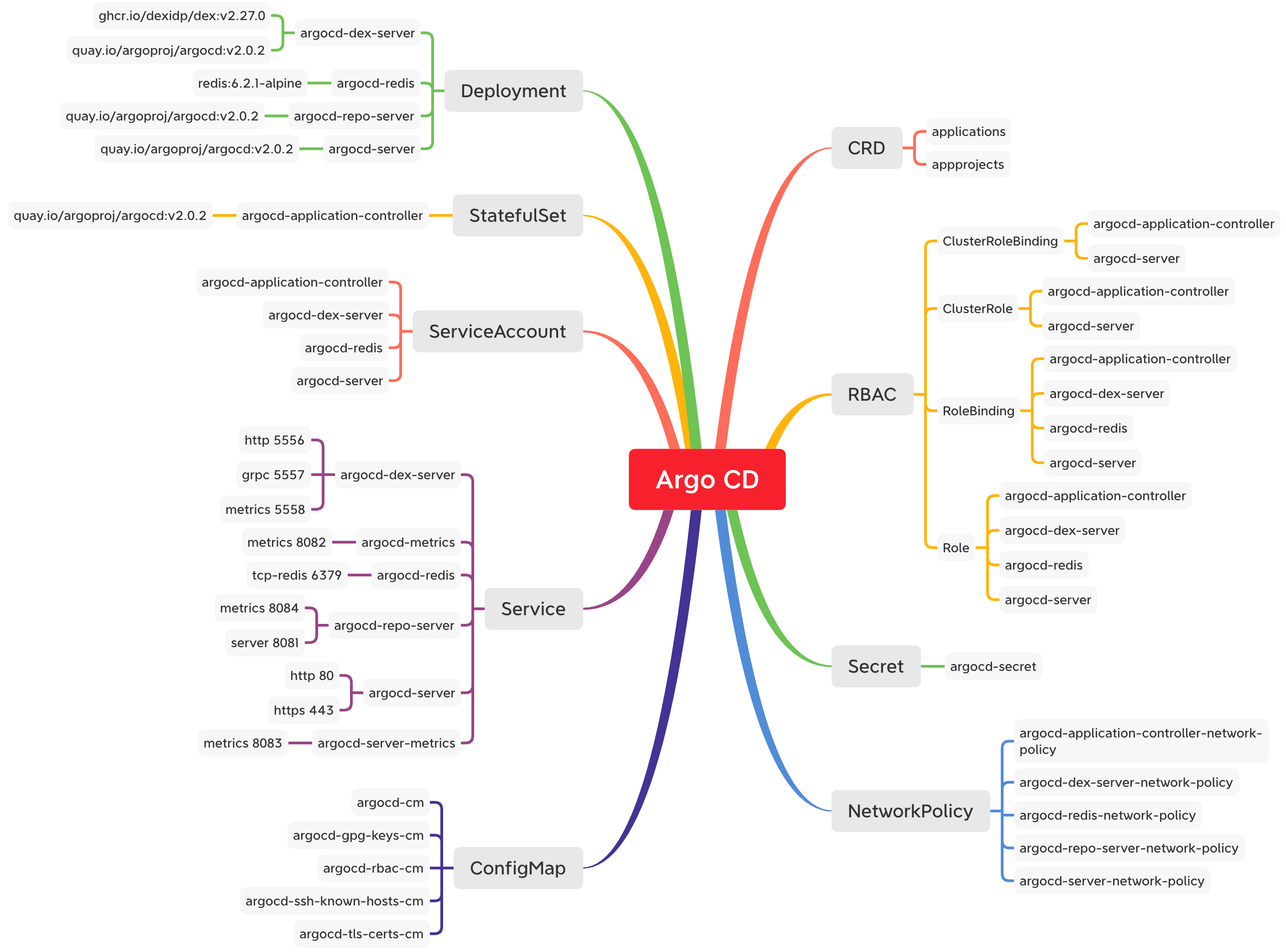

这个 yaml 文件 中所包含的资源如下：
可以从中看出，其主要功能的是 5 个组件，分别为：
- argocd-server
与外界进行交互，所有流量的入口。包括 Web UI 流量入口、Command CLI 流量入口以及相应 Git 仓库的 Webhook事件等。可通过上述使用过程中的 port-forward 来理解，我们只需要将该模块的 443 端口映射处理便可以使用这个 Argo CD 的功能。
- argocd-dex-server
Argo CD 内部所使用到的工具
- argocd-repo-server
在本地维护 Git 仓库缓存，并生成 yaml
- argocd-application-controller
kubernetes controller，持续监听 application crd 并比较当前状态（集群中的状态）与所期望状态（Git 仓库中所定义的状态）。
- argocd-redis
Argo CD 内部所使用到的缓存数据库

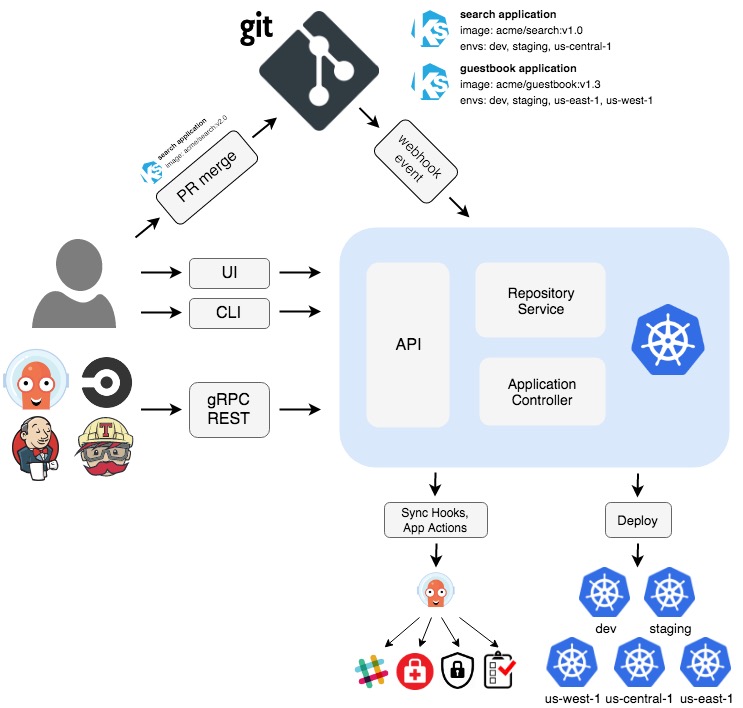

因此可以看出，argocd-server + argocd-dex-server 就组成了下面架构图中的 API 部分：
还有一个有意思的地方：Argo CD 相关的 3 个 Deployment 及 1 个 StatefulSet 所使用的镜像是一样的。这里需要涉及到它的打包方式，可以从源码中看出：Argo CD 服务所使用的二进制是相同的，但他们的启动命令不同；不同的启动命令对应不同的功能组（可通过 源文件 查看）。
const binaryNameEnv = "ARGOCD_BINARY_NAME"
func main() {
var command *cobra.Command
binaryName := filepath.Base(os.Args[0])
if val := os.Getenv(binaryNameEnv); val != "" {
binaryName = val
}
switch binaryName {
case "argocd", "argocd-linux-amd64", "argocd-darwin-amd64", "argocd-windows-amd64.exe":
command = cli.NewCommand()
case "argocd-util", "argocd-util-linux-amd64", "argocd-util-darwin-amd64", "argocd-util-windows-amd64.exe":
command = util.NewCommand()
case "argocd-server":
command = apiserver.NewCommand()
case "argocd-application-controller":
command = appcontroller.NewCommand()
case "argocd-repo-server":
command = reposerver.NewCommand()
case "argocd-dex":
command = dex.NewCommand()
default:
// ...
}
if err := command.Execute(); err != nil {
fmt.Println(err)
os.Exit(1)
}
}

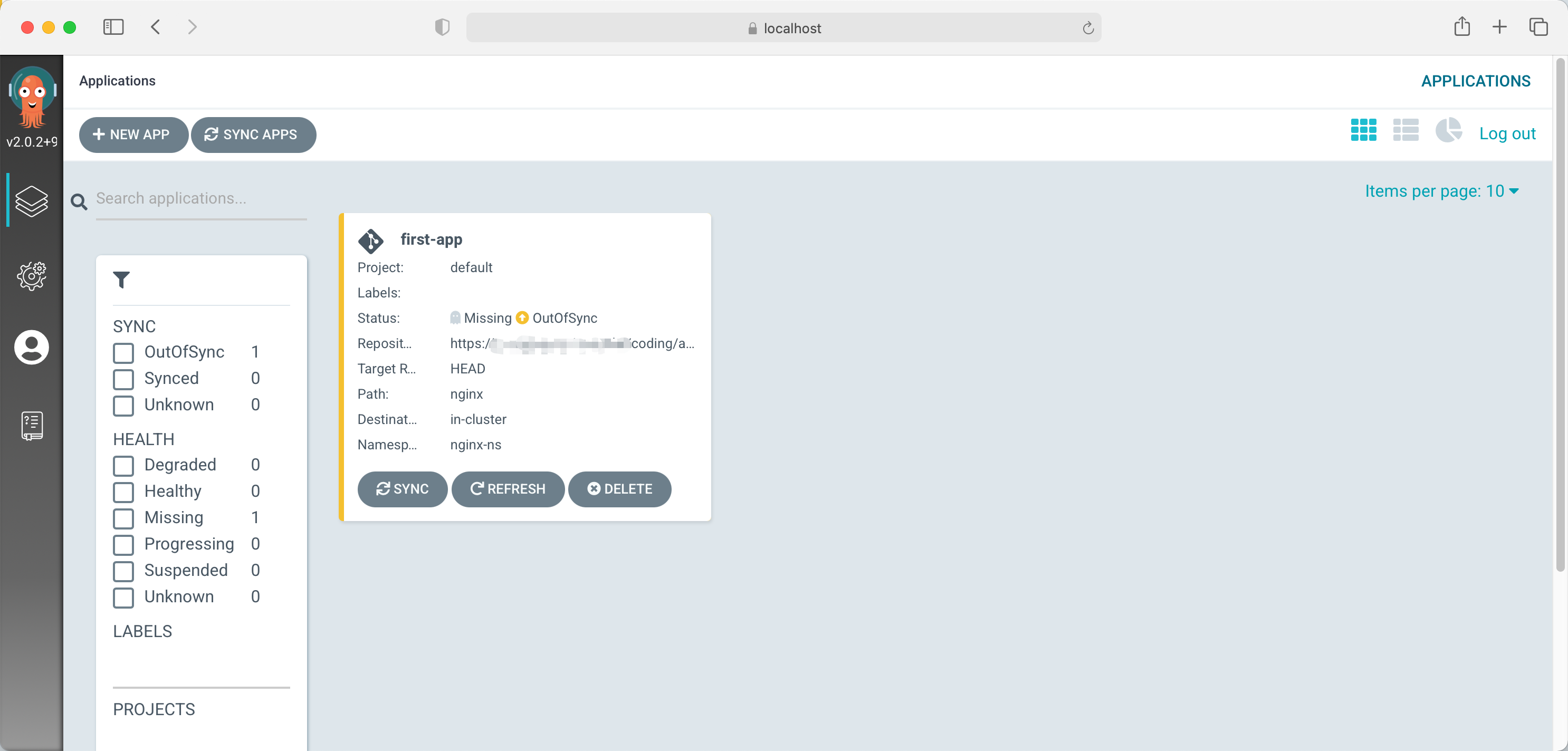

新建一个 Application 之后，可以在 Web UI 里面看到新建的应用及其状态如下：

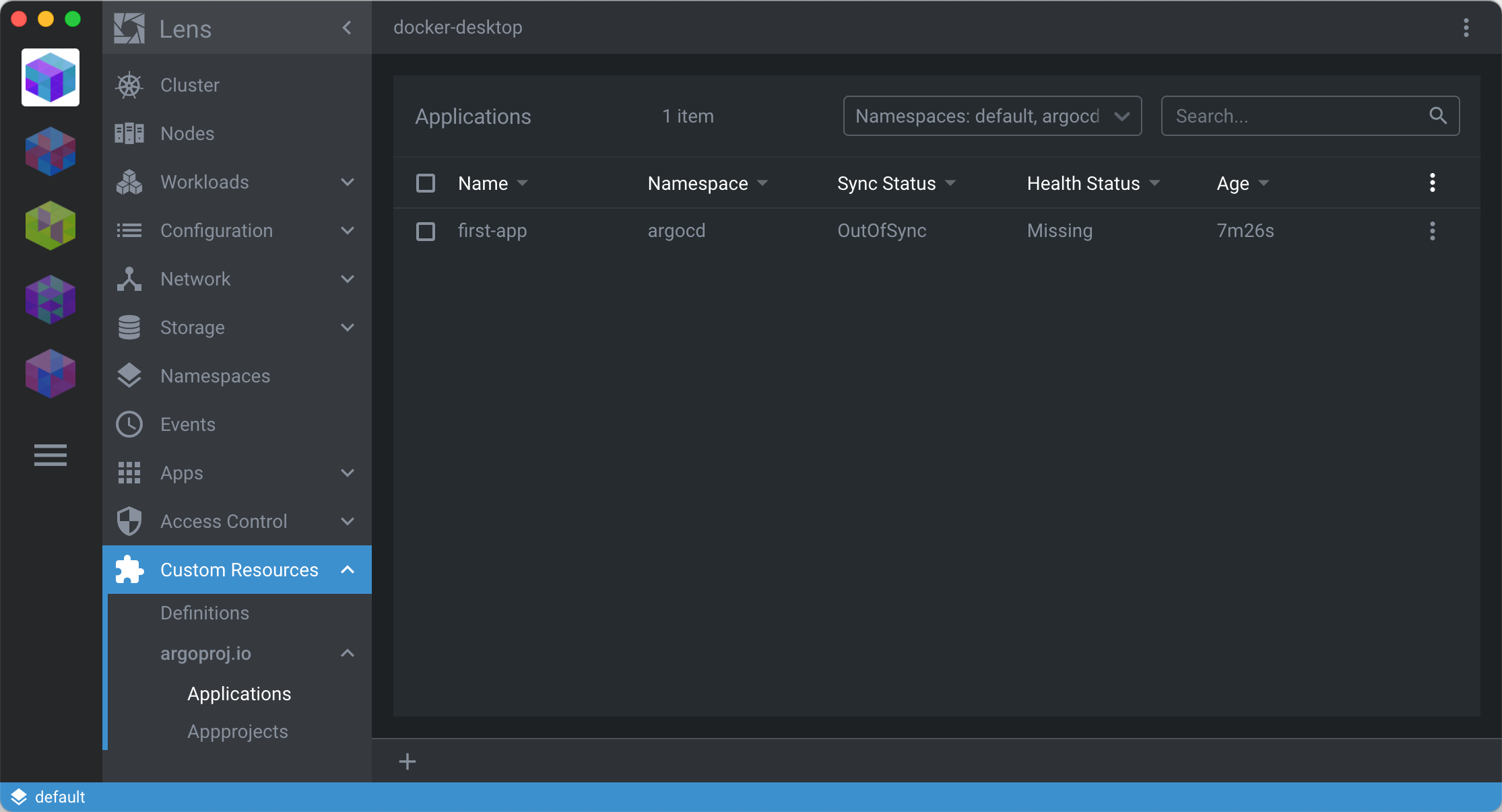

其中所展示的状态均来自对应的 CRD，如下：
详情如下：
spec:
destination:
namespace: nginx-ns
server: 'https://kubernetes.default.svc'
project: default
source:
path: nginx
repoURL: 'https://xxxxxxxx/argocd-yamls.git'
targetRevision: HEAD
status:
health:
status: Missing
reconciledAt: '2021-06-17T07:30:33Z'
resources:
- group: apps
health:
status: Missing
kind: Deployment
name: nginx-deployment
namespace: nginx-ns
status: OutOfSync
version: v1
sourceType: Directory
summary: {}
sync:
comparedTo:
destination:
namespace: nginx-ns
server: 'https://kubernetes.default.svc'
source:
path: nginx
repoURL: 'https://xxxxxxxx/argocd-yamls.git'
targetRevision: HEAD
revision: 5acebc82a613b73b46a09be1b023a1720ea3f7e9
status: OutOfSync
