我敢打赌这不是你所认识的kubectl apply！

介绍与 kubectl apply 相关的几个概念、相关操作的主要逻辑，主要包括 Server Side Apply、Client Side Apply。一句话概述kubectl apply 执行时，先读取资源，再将资源更新到 apiserver。读取资源流程这里有被谭浩强i+++++i支配的恐惧（

介绍与 kubectl apply 相关的几个概念、相关操作的主要逻辑，主要包括 Server Side Apply、Client Side Apply。

一句话概述

kubectl apply 执行时，先读取资源，再将资源更新到 apiserver。

读取资源流程

这里有被谭浩强i+++++i支配的恐惧（虽然这种用法没有太大的实际意义）
cat staging/src/k8s.io/kubectl/testdata/apply/cm.yaml | kubectl apply \
-f - \
-f staging/src/k8s.io/kubectl/testdata/apply/service.yaml \
-f https://k8s.io/examples/controllers/nginx-deployment.yaml

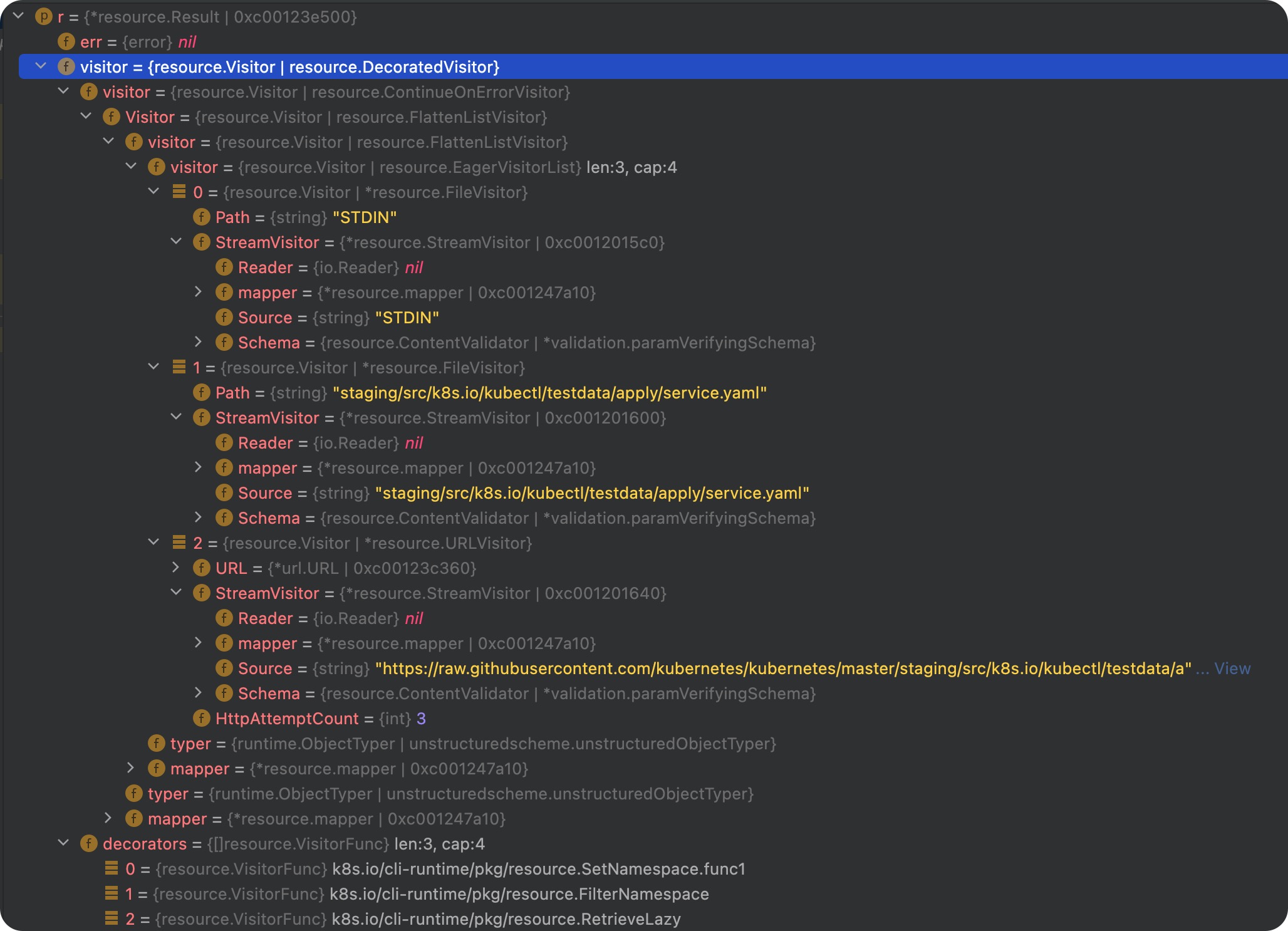

上面从 3 种不同类型的“文件”读取资源，对应源码实现中 3 中不同的 Vistor，这 3 种不同的 Visitor 都可以抽象成一种流，所以他们底层都是依赖于 StreamVisitor。

如果 -f dir，有多少个文件，就会有多少个 FileVisitor。

还有一种方式是从 kustomize 目录中读取资源，kustomize 目录类似于 helm，需要先构建后才能获取到 Manifest。使用方式如下：

kubectl apply -k ../kustomize/examples/helloWorld

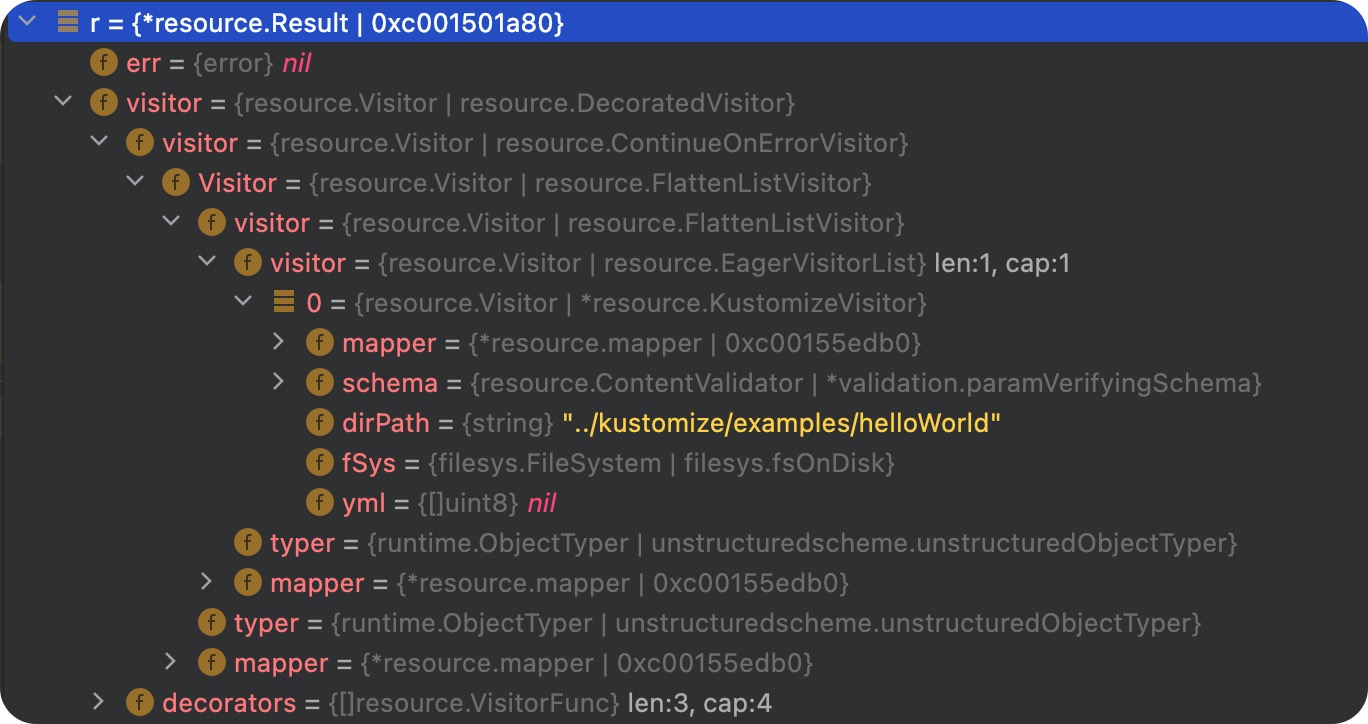

对一个 kustomize 类型的资源，会添加一个 KustomizeVistor。它会构建一个默认的 kustomize 命令，然后执行该 kustomize 命令。效果等同于执行了 kustomize build。得到结果后，最终还是会引入一个 StreamVisitor 来读取构建的结果。

xxZWU0
流程中其他 Visitor 的作用举例：
  • 当有多个资源加载时，一个资源读取报错，不会影响其他资源。

至此，读取到的资源会存放在列表中。

infos, err := o.GetObjects()

更新资源

在读取到所有的资源之后，会对每个资源进行单独操作，每个资源的操作结果是独立的。

for _, info := range infos {
	if err := o.applyOneObject(info); err != nil {
		errs = append(errs, err)
	}
}

至此，apply 流程已经执行完毕，上述代码片段后面是对错误的聚合处理。

现象与问题

用 Lens 工具查看资源 yaml 时，老长的一串 managedFields 是啥？用来干啥？💻 可演示 => one.yaml

k get deployment nginx-dep-one --show-managed-fields

跑完 kubectl apply 之后，annotation 中的 kubectl.kubernetes.io/last-applied-configuration 是什么？有什么作用？

这段 Warning 是什么意思？是否有副作用？💻 可演示 => two.yaml

Warning: resource deployments/nginx-dep-two is missing the kubectl.kubernetes.io/last-applied-configuration annotation which is required by kubectl apply. kubectl apply should only be used on resources created declaratively by either kubectl create --save-config or kubectl apply. The missing annotation will be patched automatically.
deployment.apps/nginx-dep-two configured
有副作用。当 apply 的数据中，有删除字段时，会出现删不掉的问题。
  1. kubectl create -f data/two.yaml
  2. 删除 two.yaml 中的一个 pod
  3. kubectl apply -f data/two.yaml

什么是冲突？💻 可演示 => three.yaml

error: Operation cannot be fulfilled on pods "nginx-dep-7486b598d5-k794w": the object has been modified; please apply your changes to the latest version and try again
Please review the fields above--they currently have other managers. Here
are the ways you can resolve this warning:
* If you intend to manage all of these fields, please re-run the apply
  command with the `--force-conflicts` flag.
* If you do not intend to manage all of the fields, please edit your
  manifest to remove references to the fields that should keep their
  current managers.
* You may co-own fields by updating your manifest to match the existing
  value; in this case, you'll become the manager if the other manager(s)
  stop managing the field (remove it from their configuration).
See https://kubernetes.io/docs/reference/using-api/server-side-apply/#conflicts
  1. 先以 a manager 创建 svc
kubectl apply -f data/three.yaml --server-side --field-manager=a
  1. 修改 svc 的字段
  2. 再以 b manager 修改 svc
kubectl apply -f data/three.yaml --server-side --field-manager=b

Apply 操作分类

Client Side Apply （默认）

第一次 apply 操作时的请求如下：

I0726 14:41:20.148843   73549 loader.go:372] Config loaded from file:  /Users/yangyu/.kube/config
I0726 14:41:20.149611   73549 cert_rotation.go:137] Starting client certificate rotation controller
I0726 14:41:20.165326   73549 round_trippers.go:553] GET https://192.168.59.100:8443/openapi/v2?timeout=32s 200 OK in 15 milliseconds
I0726 14:41:20.217376   73549 round_trippers.go:553] GET https://192.168.59.100:8443/apis/apps/v1/namespaces/default/deployments/nginx-dep 404 Not Found in 1 milliseconds
I0726 14:41:20.224037   73549 round_trippers.go:553] POST https://192.168.59.100:8443/apis/apps/v1/namespaces/default/deployments?fieldManager=kubectl-client-side-apply&fieldValidation=Strict 201 Created in 6 milliseconds
deployment.apps/nginx-dep created

再次 apply 操作时（无任何修改）的请求如下：

I0726 14:42:15.636114   73739 loader.go:372] Config loaded from file:  /Users/yangyu/.kube/config
I0726 14:42:15.641428   73739 cert_rotation.go:137] Starting client certificate rotation controller
I0726 14:42:15.676334   73739 round_trippers.go:553] GET https://192.168.59.100:8443/openapi/v2?timeout=32s 200 OK in 32 milliseconds
I0726 14:42:15.780602   73739 round_trippers.go:553] GET https://192.168.59.100:8443/apis/apps/v1/namespaces/default/deployments/nginx-dep 200 OK in 6 milliseconds
deployment.apps/nginx-dep unchanged

再次 apply 操作时（无任何修改）的请求如下：

I0726 14:43:12.579529   73954 loader.go:372] Config loaded from file:  /Users/yangyu/.kube/config
I0726 14:43:12.582585   73954 cert_rotation.go:137] Starting client certificate rotation controller
I0726 14:43:12.605987   73954 round_trippers.go:553] GET https://192.168.59.100:8443/openapi/v2?timeout=32s 200 OK in 21 milliseconds
I0726 14:43:12.663763   73954 round_trippers.go:553] GET https://192.168.59.100:8443/apis/apps/v1/namespaces/default/deployments/nginx-dep 200 OK in 2 milliseconds
I0726 14:43:12.671397   73954 round_trippers.go:553] PATCH https://192.168.59.100:8443/apis/apps/v1/namespaces/default/deployments/nginx-dep?fieldManager=kubectl-client-side-apply&fieldValidation=Strict 200 OK in 6 milliseconds
deployment.apps/nginx-dep configured

Server Side Apply （通过 --server-side=true 开启）

请求如下：

I0726 14:38:39.703841   72954 loader.go:372] Config loaded from file:  /Users/yangyu/.kube/config
I0726 14:38:39.704461   72954 cert_rotation.go:137] Starting client certificate rotation controller
I0726 14:38:39.726918   72954 round_trippers.go:553] GET https://192.168.59.100:8443/openapi/v2?timeout=32s 200 OK in 22 milliseconds
I0726 14:38:39.796641   72954 round_trippers.go:553] PATCH https://192.168.59.100:8443/api/v1/namespaces/default/pods/nginx-dep-7486b598d5-k794w?fieldManager=kubectl&fieldValidation=Strict&force=false 409 Conflict in 8 milliseconds

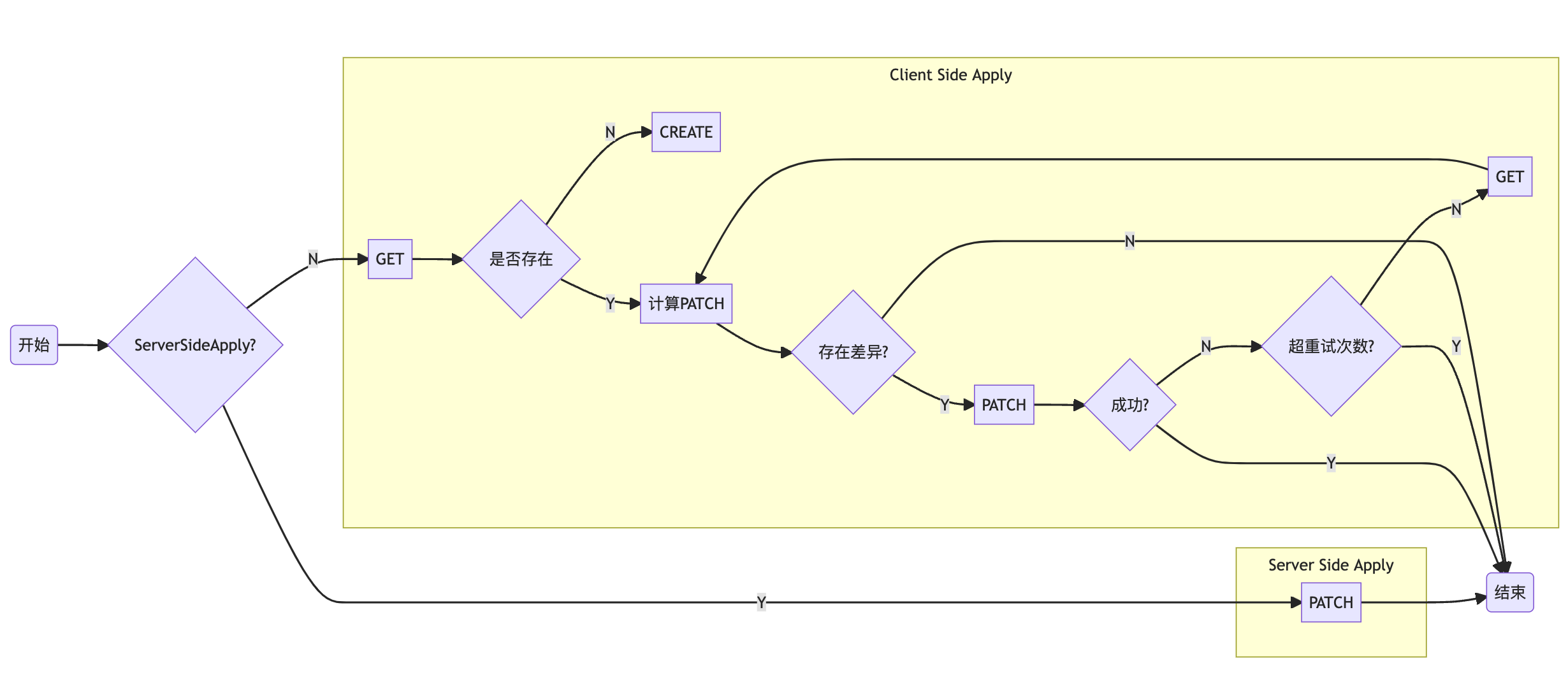

当读取到资源后，apply 操作后续的代码逻辑流程示意图如下：

f7OwhQ

对 client side apply，当 patch 处理失败时，会进行 5 次重试。

server side apply 的特点：

  • 资源中的每个字段都会有一个归属 manager，当不同的 manager 来操作同一个字段时，会提示冲突；
  • 逻辑都在服务端，与客户端的网络无关；

先看 kubectl patch 怎么执行

I0726 15:02:01.540175   77947 loader.go:372] Config loaded from file:  /Users/yangyu/.kube/config
I0726 15:02:01.543797   77947 cert_rotation.go:137] Starting client certificate rotation controller
I0726 15:02:01.550931   77947 round_trippers.go:463] GET https://192.168.59.100:8443/apis/apps/v1/namespaces/default/deployments/nginx-dep
I0726 15:02:01.550946   77947 round_trippers.go:469] Request Headers:
I0726 15:02:01.550973   77947 round_trippers.go:473]     Accept: application/json
I0726 15:02:01.550979   77947 round_trippers.go:473]     User-Agent: kubectl/v1.24.1 (darwin/amd64) kubernetes/3ddd0f4
I0726 15:02:01.562444   77947 round_trippers.go:574] Response Status: 200 OK in 11 milliseconds
I0726 15:02:01.563361   77947 round_trippers.go:463] PATCH https://192.168.59.100:8443/apis/apps/v1/namespaces/default/deployments/nginx-dep?fieldManager=kubectl-patch
I0726 15:02:01.563372   77947 round_trippers.go:469] Request Headers:
I0726 15:02:01.563379   77947 round_trippers.go:473]     Accept: application/json
I0726 15:02:01.563384   77947 round_trippers.go:473]     Content-Type: application/strategic-merge-patch+json
I0726 15:02:01.563389   77947 round_trippers.go:473]     User-Agent: kubectl/v1.24.1 (darwin/amd64) kubernetes/3ddd0f4
I0726 15:02:01.568949   77947 round_trippers.go:574] Response Status: 200 OK in 5 milliseconds
deployment.apps/nginx-dep patched (no change)

GET 请求用来获取原资源，主要有以下两个作用：

和 PATCH 请求完了之后得到的修改了之后的对象做对比，看是否有 patch 发生；

用来做 client 端 dry-run。

这里相当于只发了一个 PATCH 请求。

kubectl patch  中支持的 patch 方式

  • Strategic Merge Patch(SMP)  --type=strategic 默认
  • JSON Merge Patch --type=merge
  • JSON Patch --type=json

其他

  1. kubectl apply -f data/four.yaml
  2. kubectl patch deployment nginx-dep-four --type strategic --patch-file data/four-patch.yaml
  3. 看现象

回到 apply 操作

对第二次及后续 apply 操作

既然 apply 操作最终会调用 PATCH 接口，那么 "patch.yaml" 该怎么来？在获取

ThreeWayMergePatch

通过 3WayMergePatch 计算出变更的内容，然后再调用 PATCH 接口，默认使用 Strategic Merge Patch（对找不到 schema 的资源，使用 JSON Merge Patch）。它的定义如下：

func CreateThreeWayMergePatch(original, modified, current []byte,,,) ([]byte, error)

其中 original, modified, current 的含义如下所示：

  • current 当前资源在 k8s 中的状态，即通过 GET 请求从 k8s 中获取到的内容；
  • original 是 current annotation 中 kubectl.kubernetes.io/last-applied-configuration 中的值，即之前 apply 操作时塞进去的内容；
  • modified 是本次 apply 操作时，从“文件”中读取到的内容，再加上一个键为 kubectl.kubernetes.io/last-applied-configuration 的 annotation。
XLW8qA

接下来会计算 3 组数据，分别为

deltaMap: current 与 modified 之间的差异（除去 deletion 操作），找出值发生变化的字段；

deltaMapDiffOptions := DiffOptions{
  IgnoreDeletions: true,
  SetElementOrder: true,
}
deltaMap, err := diffMaps(currentMap, modifiedMap, schema, deltaMapDiffOptions)

deletionsMap: original 与 modified 之间的 deletions 操作，找出删除的字段；

deletionsMapDiffOptions := DiffOptions{
  SetElementOrder:           true,
  IgnoreChangesAndAdditions: true,
}
deletionsMap, err := diffMaps(originalMap, modifiedMap, schema, deletionsMapDiffOptions)
为什么只能是 original 与 modified ?
current 中可能存在自动添加的默认值字段，如果与 modified 进行对比的话，会导致自动添加的字段被标记为删除字段。
此时再回过头看前面的问题。

patchMap: deltaMap 和 deletionsMap 执行 merge 操作后得到 patchMap。

mergeOptions := MergeOptions{}
patchMap, err := mergeMap(deletionsMap, deltaMap, schema, mergeOptions)

最终返回 json.Marshal(patchMap)。至此计算 patch 结束。

调用 PATCH 接口

得到 patch 数据后，调用 PATCH 接口，完成 apply 操作。

一个小问题

在 Update API Objects in Place Using kubectl patch | Kubernetes 这篇文档中，最后一句 Note 说：

Patch 时使用的 SMP 操作不支持 CR。

原因是什么？

附录

  • one.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-dep-one
  labels:
    app: nginx-dep-one
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx-one
  template:
    metadata:
      labels:
        app: nginx-one
    spec:
      containers:
      - name: nginx
        image: nginx:1.14.2
        ports:
        - containerPort: 800
  • two.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-dep-two
  labels:
    app: nginx-two
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx-two
  template:
    metadata:
      labels:
        app: nginx-two
    spec:
      containers:
      - name: nginx
        image: nginx:latest
        ports:
        - containerPort: 80
      - name: tomcat
        image: tomcat:latest
        ports:
        - containerPort: 8080
  • three.yaml
apiVersion: v1
kind: Service
metadata:
  name: three-svc
  labels:
    name: three-svc
spec:
  ports:
  - port: 80
  selector:
    name: test-rc
  • four.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-dep-four
  labels:
    app: nginx-four
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nginx-four
  template:
    metadata:
      labels:
        app: nginx-four
    spec:
      tolerations:
      - key: "key1"
        operator: "Equal"
        value: "value1"
        effect: "NoSchedule"
      - key: "key2"
        operator: "Equal"
        value: "value2"
        effect: "NoSchedule"
      containers:
      - name: nginx
        image: nginx:1.14.2
        ports:
        - containerPort: 800
      - name: tomcat
        image: tomcat:latest
        ports:
        - containerPort: 8080
  • four-patch.yaml
spec:
  template:
    spec:
      tolerations:
      - key: "key3"
        operator: "Equal"
        value: "value3"
        effect: "NoSchedule"
      containers:
      - name: redis
        image: redis:latest
        ports:
        - containerPort: 6379
