libstreaming局域网构建Android相机实时流媒体流程分析
这是一个涉及东西比较多的第三方库，里面的一些代码细节有点让人云里雾里。如果真的是这样，那说明了解的东西还太少，真正的去了解这些详细的东西，起码得知道相应的概念，如RTSP、RTP、H264、H264打包。我觉得首要的事是将大体的逻辑打通，然后再慢慢深入代码的细节，了解相关的技术与知识。奈何，这部分在
这是一个涉及东西比较多的第三方库，里面的一些代码细节有点让人云里雾里。如果真的是这样，那说明了解的东西还太少，真正的去了解这些详细的东西，起码得知道相应的概念，如RTSP、RTP、H264、H264打包。我觉得首要的事是将大体的逻辑打通，然后再慢慢深入代码的细节，了解相关的技术与知识。奈何，这部分在我遇到的项目DEMO并不是很重要，所以花的时间并不多，基本上解决了这里面出现的问题后，就不再关注一些细节，但是回过头来看，我觉得这部分的内容还是比较值得学习的。
原项目地址：github.com/fyhertz/libstreaming
了解清楚大致的流程后，可以选择相应的模块，继续深入了解。

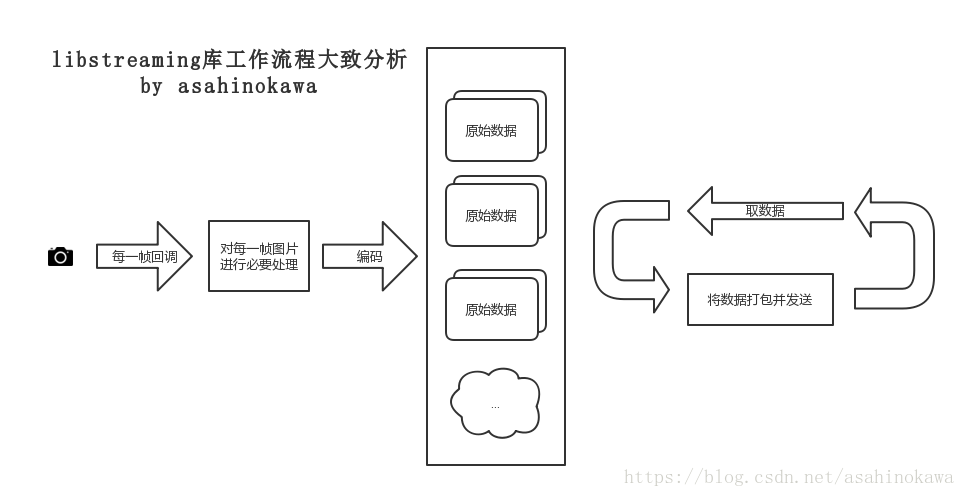

粗略流程
图中的流程并没有包括一些其他的细枝末节，还有一些其他的如：如何获取一些所需参数、如何构建RTSP服务器等都不在此流程图中。因为一些显示效果的调整，只需要明白这样的一个流程就可以做出修改。因此此篇文章也是围绕此流程图来展开对大致流程的分析。
从何处开始
了解这个库之前，我先接触的是使用这个库实现了利用Android相机的实时数据作为一个直播源的应用：Endoscope。
剖开这个应用的一些表面操作，背后其实就是libstreaming这个库的一个使用。而这个库的调用，出现的地方大概是只有一处，就是通过SeesionBuilder构造除了一个Session。后来看了libstreaming库的readme，发现也是同样的一段代码。但是仔细去看这个代码的话，前面都是一些设置参数的操作，后面的build()也是将这个前面的参数，塞到一个Session中。
public Session build() {
Session session;
session = new Session();
session.setOrigin(mOrigin);
session.setDestination(mDestination);
session.setTimeToLive(mTimeToLive);
session.setCallback(mCallback);
switch (mAudioEncoder) {
case AUDIO_AAC:
AACStream stream = new AACStream();
session.addAudioTrack(stream);
if (mContext!=null)
stream.setPreferences(PreferenceManager.getDefaultSharedPreferences(mContext));
break;
case AUDIO_AMRNB:
session.addAudioTrack(new AMRNBStream());
break;
}
switch (mVideoEncoder) {
case VIDEO_H263:
session.addVideoTrack(new H263Stream(mCamera));
break;
case VIDEO_H264:
H264Stream stream = new H264Stream(mCamera);
if (mContext!=null)
stream.setPreferences(PreferenceManager.getDefaultSharedPreferences(mContext));
session.addVideoTrack(stream);
break;
}
if (session.getVideoTrack()!=null) {
VideoStream video = session.getVideoTrack();
video.setFlashState(mFlash);
video.setVideoQuality(mVideoQuality);
video.setSurfaceView(mSurfaceView);
video.setPreviewOrientation(mOrientation);
video.setDestinationPorts(5006);
}
if (session.getAudioTrack()!=null) {
AudioStream audio = session.getAudioTrack();
audio.setAudioQuality(mAudioQuality);
audio.setDestinationPorts(5004);
}
return session;
}

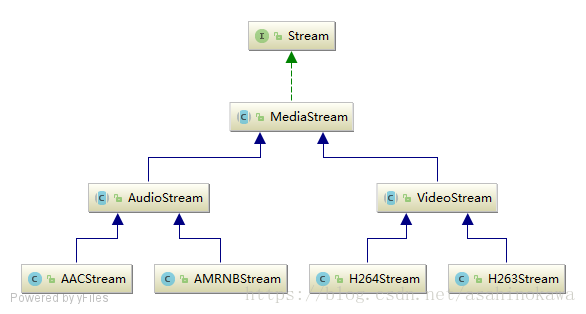

仔细看，在前面选的编码器是H264，这里也看见了一个H264Stream。这个类与其他相关类的简单继承关系如下：
我们可以看到，在其之前有两个抽象类，已实现一些基本的共同的操作。在创建H264Stream的过程中，其构造函数中代码如下：
public H264Stream(int cameraId) {
super(cameraId);
mMimeType = "video/avc";
// 指定Camera中原始数据的类型
mCameraImageFormat = ImageFormat.NV21;
// 指定编码类型
mVideoEncoder = MediaRecorder.VideoEncoder.H264;
// 创建H264的打包器，使用RTP协议
mPacketizer = new H264Packetizer();
((H264Packetizer)mPacketizer).setListener(new H264Packetizer.OnFrameListener() {
@Override
public void onFrame() {
if (Build.VERSION.SDK_INT >= 23) {
if (System.currentTimeMillis()-timestamp>=1000) {
timestamp=System.currentTimeMillis();
Bundle params = new Bundle();
params.putInt(MediaCodec.PARAMETER_KEY_REQUEST_SYNC_FRAME, 1);
mMediaCodec.setParameters(params);
}
}
}
});
}

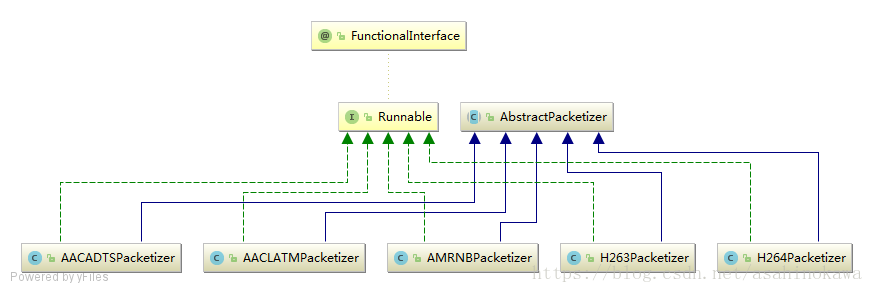

其中，有一个打包的类，与它相关的类的简单继承关系图如下：
相应的，这就是将H264的NALU数据，使用RTP协议进行封包，然后将其发送出去。**这个类对应的角色，就是前面流程图中右侧的部分，即不断地取数据，然后打包发送。**打开其中的类，我们粗略地过一下代码：

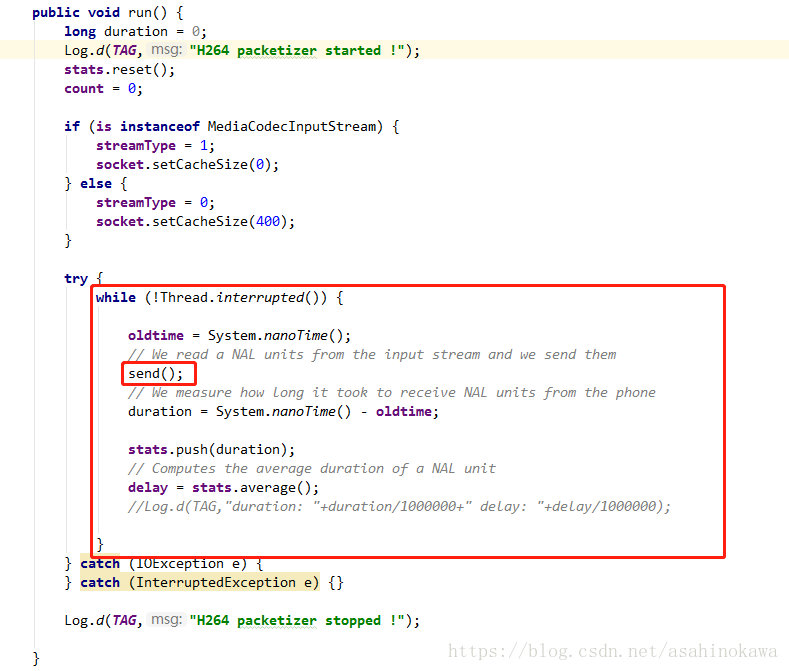

- 它继承了
Runnable，其中的run()方法中有一个死循环：
- 其中的
send()方法，内容比较多，可以看到其调用取数据的方法：

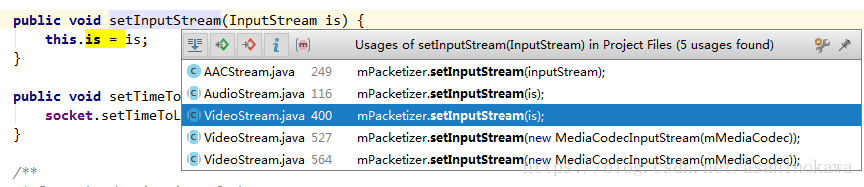

- 这个
is就是从哪里来的？ 它有一个设置方法，而且确实存在着设置is代码，所以我们先记着有这么一个输入流，等待后续的代码来说明。
至此，我们的初始化算是完成了。但是我们对于最前面的流程图，还有左边一部分是不清楚的。
所以，想想这个库的效果：当进入预览摄像头的界面时，开始是没有预览的，需要等到有对此播放流的请求后，才会开始预览（发送数据）。
因此，实现这样的操作的地方在哪里？这便是我们接下来需要思考的问题。
看使用libstreaming的应用Endoscope源代码里面，构建完Session后，还进行了RtspServer的初始化，即：
// StartStreamPresenter # startRtspServer()
private void startRtspServer() {
rtspServer = new RtspServer();
rtspServer.addCallbackListener(this);
rtspServer.start();
}
所以，我们应该再去看看这个RtspServer长啥样。
public class RtspServer extends Service
继承自Service，然后再初始化完成后，还调用了start()方法，这个方法中，初始化了一个RequestListener。
// RtspServer.java
public void start() {
if (!mEnabled || mRestart) stop();
if (mEnabled && mListenerThread == null) {
try {
// 这个将用来监听socket请求
mListenerThread = new RequestListener();
} catch (Exception e) {
mListenerThread = null;
}
}
mRestart = false;
}
这个RequestListener是一个内部类，继承自Thread。并且在构造函数中初始化了一个ServerSocket后，开启自己的线程，跑自己run()里面的逻辑。
class RequestListener extends Thread implements Runnable {
private final ServerSocket mServer;
public RequestListener() throws IOException {
try {
// 创建服务端socket
mServer = new ServerSocket(mPort);
// 开启自身线程
start();
} catch (BindException e) {
Log.e(TAG,"Port already in use !");
postError(e, ERROR_BIND_FAILED);
throw e;
}
}
public void run() {
Log.i(TAG,"RTSP server listening on port "+mServer.getLocalPort());
while (!Thread.interrupted()) {
try {
// 阻塞线程，监听socket，并将socket传给WorkThread
new WorkerThread(mServer.accept()).start();
} catch (SocketException e) {
break;
} catch (IOException e) {
Log.e(TAG,e.getMessage());
continue;
}
}
Log.i(TAG,"RTSP server stopped !");
}
public void kill() {
try {
mServer.close();
} catch (IOException e) {}
try {
this.join();
} catch (InterruptedException ignore) {}
}
}
那么这个WorkThread将进行什么样的操作呢？同样它也是一个内部类，继承自Thread。对于这个内部类，我们要想理清楚整体的逻辑，就必须先舍弃掉一些细节，不然就会卡在此处。

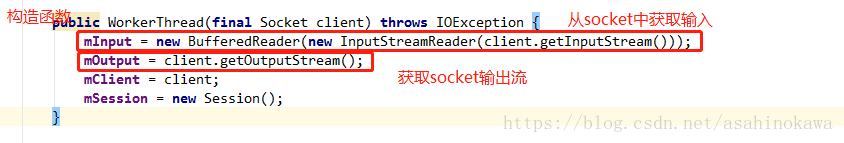

这个内部类所在的类，即RtspServer，顾名思义就是一个RTSP服务器，这个类前的注释中也有说明，说这是RTSP协议子集的一个实现（RFC 2326），所以我们可以将那些不能理解的都归于RTSP协议的实现。继续看逻辑：

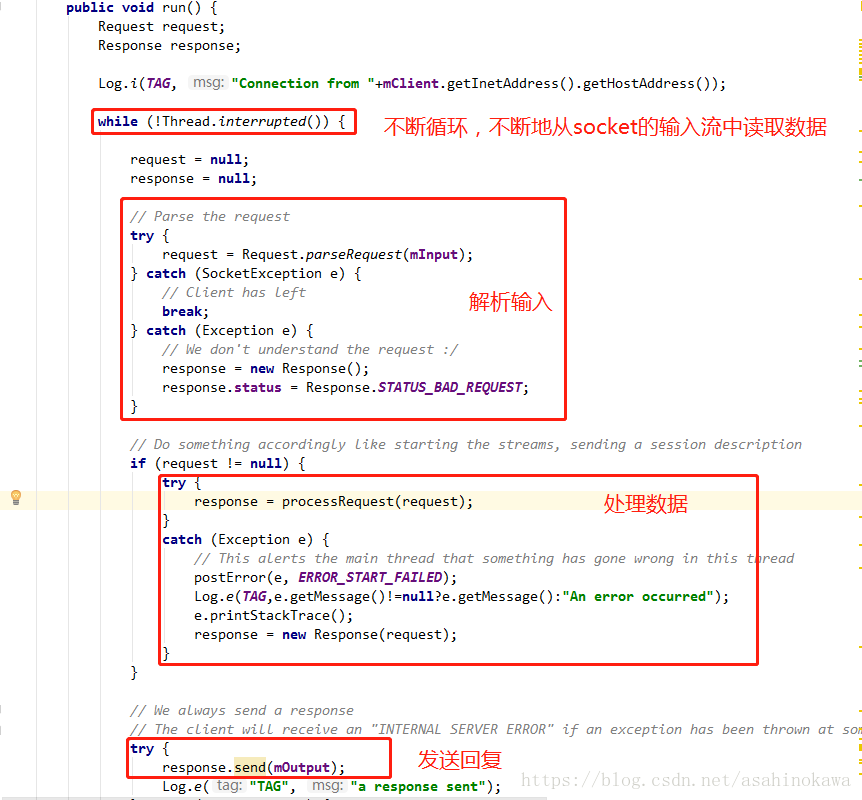

那么拿着从socket那里获取到的输入与输出是要干什么呢？当然是进行通信。接着看其中的主要run()中的逻辑。
因此，主要的逻辑现在已经到达了对消息的处理中，即processRequest()中。
这个方法，挑重点看，我们可以看到其中对Session.syncConfigure()与Session.syncStart()方法的调用。再看Session中的这个方法。我们不难发现，前者调用涉及到Stream.configure()，后者调用涉及到Stream.start()。

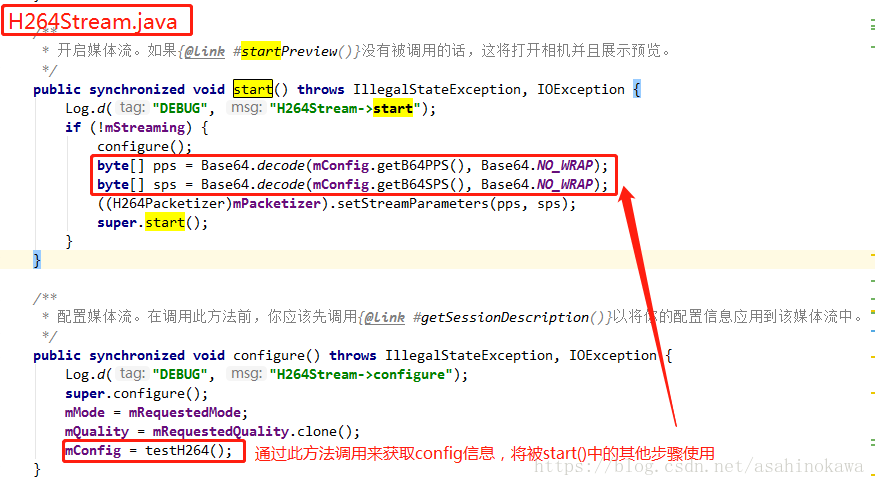

因此，我们应该直接看H264相关的这两个方法。于是，又回到了之前的地方——H264Stream.java。
经过这两个方法的对比，发现后者会调用前者。所以，我们直接看后者的逻辑即可。
这里关于 mConfig 的获取方式，如果配置信息以及存在了，就不会去通过一定的方式去获取，如果不存在，就需要进行额外的步骤。代码就不贴了，有点长。
在这里曾经遇到过一个bug，在这个第三方库上面的issue里面也有讨论，是The decoder did not decode anything.。原因是while中所给的时间太小，在规定的时间内得不到相应的帧数。
所以把时间稍微改大一些，就能够获取到足够的帧数，就不会报错，正常运行。
但是性能堪忧！

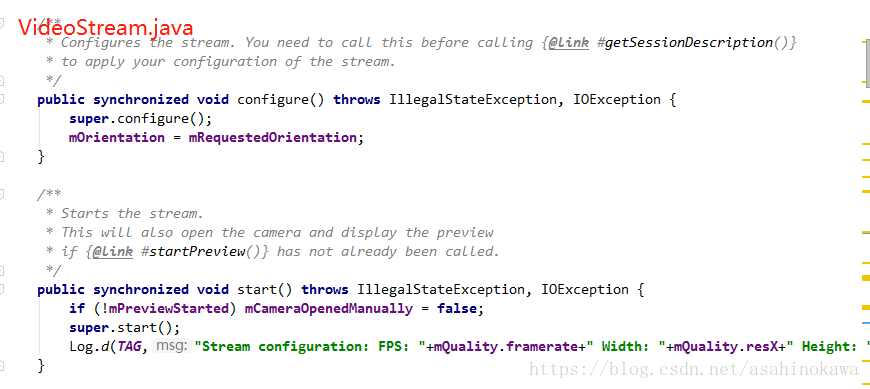

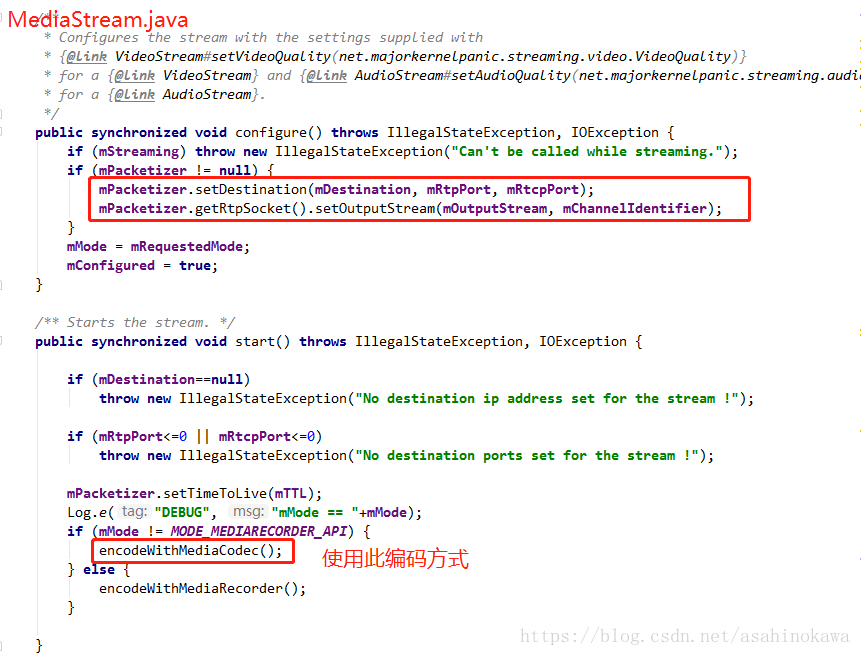

这两个方法都调用了父类的相应的方法，其中实现如下：
这个encodeWithMediaCodec()的实现在VideoStream.java中，如下：这其中，使用的是方法encodeWithMediaCodecMethod1()。
/**
* Video encoding is done by a MediaCodec.
*/
protected void encodeWithMediaCodec() throws RuntimeException, IOException {
if (mMode == MODE_MEDIACODEC_API_2) {
// Uses the method MediaCodec.createInputSurface to feed the encoder
encodeWithMediaCodecMethod2();
} else {
// Uses dequeueInputBuffer to feed the encoder
encodeWithMediaCodecMethod1();
}
}
接下来的方法中，干货满满，基本上可以覆盖最前面流程图左边的全部内容。
/**
* Video encoding is done by a MediaCodec.
*/
@SuppressLint("NewApi")
protected void encodeWithMediaCodecMethod1() throws RuntimeException, IOException {
// Updates the parameters of the camera if needed
createCamera();// 设置相机参数并开启相机
updateCamera();// 更新参数
// Estimates the frame rate of the camera
measureFramerate();
// Starts the preview if needed
if (!mPreviewStarted) {
try {
mCamera.startPreview();
mPreviewStarted = true;
} catch (RuntimeException e) {
destroyCamera();
throw e;
}
}
EncoderDebugger debugger = EncoderDebugger.debug(mSettings, mQuality.resX, mQuality.resY);
// 将NV21(yuv420sp)转换成yuv420p(H264编码要求此颜色格式)
final NV21Convertor convertor = debugger.getNV21Convertor();
// H264编码器
mMediaCodec = MediaCodec.createByCodecName(debugger.getEncoderName());
MediaFormat mediaFormat;
if (EncoderDebugger.ROTATE) {
mediaFormat = MediaFormat.createVideoFormat("video/avc", mQuality.resY, mQuality.resX);
} else {
mediaFormat = MediaFormat.createVideoFormat("video/avc", mQuality.resX, mQuality.resY);
}
mediaFormat.setInteger(MediaFormat.KEY_BIT_RATE, mQuality.bitrate);
mediaFormat.setInteger(MediaFormat.KEY_FRAME_RATE, mQuality.framerate);
mediaFormat.setInteger(MediaFormat.KEY_COLOR_FORMAT,debugger.getEncoderColorFormat());
mediaFormat.setInteger(MediaFormat.KEY_I_FRAME_INTERVAL, 1);
mMediaCodec.configure(mediaFormat, null, null, MediaCodec.CONFIGURE_FLAG_ENCODE);
mMediaCodec.start();
// Camera每一帧的回调
Camera.PreviewCallback callback = new Camera.PreviewCallback() {
long now = System.nanoTime()/1000, oldnow = now, i=0;
ByteBuffer[] inputBuffers = mMediaCodec.getInputBuffers();
@Override
public void onPreviewFrame(final byte[] data, final Camera camera) {
// 做一些处理
oldnow = now;
now = System.nanoTime() / 1000;
if (i++ > 3) {
i = 0;
}
try {
int bufferIndex = mMediaCodec.dequeueInputBuffer(500000);
if (bufferIndex >= 0) {
inputBuffers[bufferIndex].clear();
if (data == null)
Log.e(TAG, "Symptom of the \"Callback buffer was to small\" problem...");
else {
Camera.CameraInfo camInfo = new Camera.CameraInfo();
Camera.getCameraInfo(mCameraId, camInfo);
Camera.Size previewSize = camera.getParameters().getPreviewSize();
int cameraRotationOffset = camInfo.orientation, mHeight = previewSize.height, mWidth = previewSize.width;
Log.e("DEBUG", "orientation = " + cameraRotationOffset + ", width = " + previewSize.width + ", height = " + previewSize.height);
// Cancel mirror effect for blink camera.
byte tempData;
for (int i = 0; i < mHeight * 3 / 2; i++) {
for (int j = 0; j < mWidth / 2; j++) {
tempData = data[i * mWidth + j];
data[i * mWidth + j] = data[(i + 1) * mWidth - 1 - j];
data[(i + 1) * mWidth - 1 - j] = tempData;
}
}
// TODO: 2018/6/4 modify pic's attributes
// mirror
Util.yuvRotate(data, 1, previewSize.width, previewSize.height, 90);
convertor.convert(data, inputBuffers[bufferIndex]);
}
// 塞进一个地方，让它去编码
mMediaCodec.queueInputBuffer(bufferIndex, 0, inputBuffers[bufferIndex].position(), now, 0);
} else {
Log.e(TAG, "No buffer available ! ");
}
} finally {
mCamera.addCallbackBuffer(data);
}
}
};
for (int i=0;i<10;i++) mCamera.addCallbackBuffer(new byte[convertor.getBufferSize()]);
mCamera.setPreviewCallbackWithBuffer(callback);
// The packetizer encapsulates the bit stream in an RTP stream and send it over the network
// 这里便回答了上面的一个问题，就是关于打包类的is来源问题
// 这里使用其中自己写的类进行了相应的封装，本质上还是MediaCodec的
mPacketizer.setInputStream(new MediaCodecInputStream(mMediaCodec));
// 开启打包线程
mPacketizer.start();
mStreaming = true;
}
至此，粗略地分析大致结束。
但是如果仔细看一下源代码的话，你可能会对这个Session产生一些疑问。如果真的有，可以仔细去看一下源代码。我的疑问已经通过看一些详细的代码解决。
我的问题是：在RtspServer中，每有一个socket传过来，都会创建了一个Session，这个session与我们之前创建的那个session有什么区别呢？
实现的地方是在对请求的处理函数中，有几个操作会去给session重新赋值，那么来处当然应该也是之前创建的吧。
粗浅分析，欢迎批评指正！
