《图解设计模式》之简易UML类图
每一种设计模式都可以用UML类图来表示，能看懂UML类图，就能够对该设计模式有宏观上的认知和理解。单个类里面的简单格式以长方形表示类，长方形内部被分成3个区域，分别表示类名、属性名、方法名。格式含义斜体抽象类、抽象方法下
每一种设计模式都可以用UML类图来表示，能看懂UML类图，就能够对该设计模式有宏观上的认知和理解。
单个类里面的简单格式
- 以长方形表示类，长方形内部被分成3个区域，分别表示类名、属性名、方法名。
| 格式 | 含义 |
|---|---|
| 斜体 | 抽象类、抽象方法 |
| 下划线 | 静态方法、静态字段 |
- 方法和字段前面的符号，
+表示public，-表示private，#表示protected，~表示同一个包下可访问。 - 接口用
<<interface>>表示。
类之间的关系

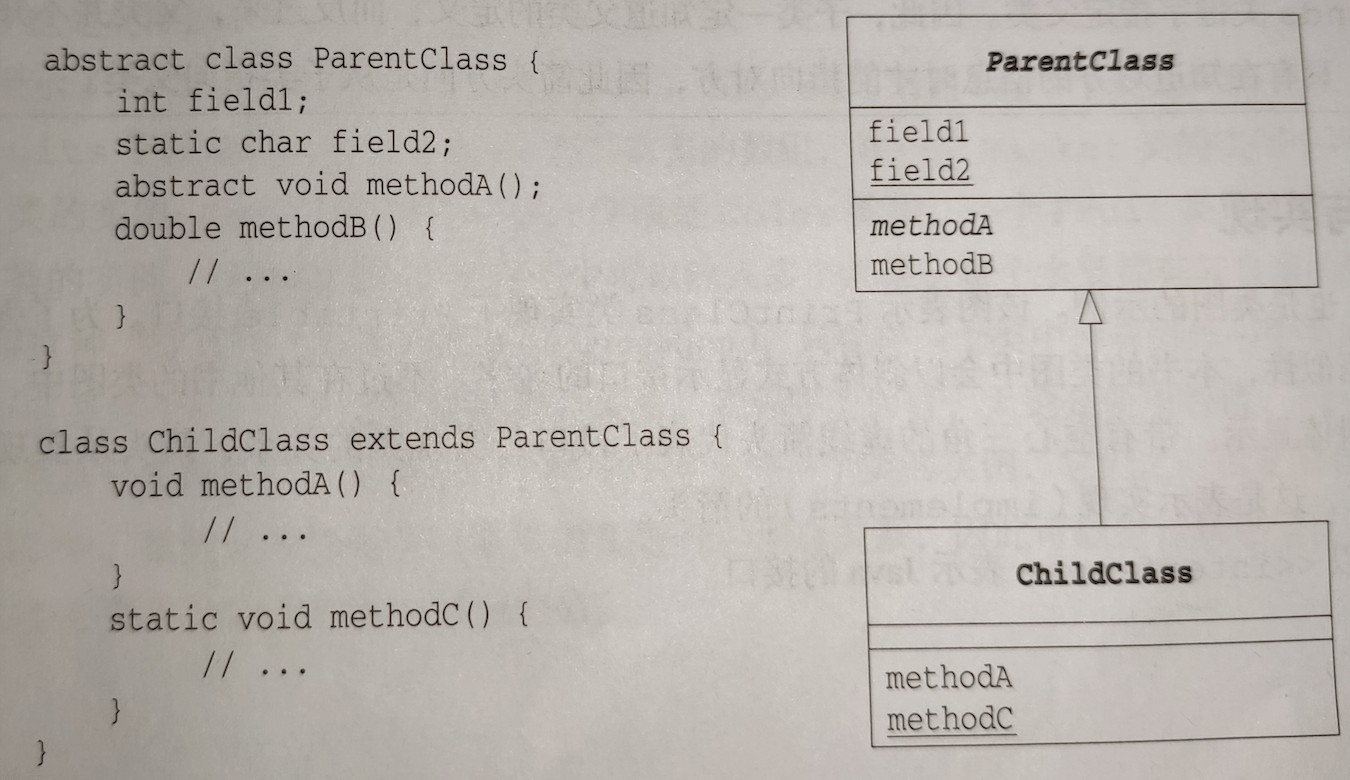

继承父类（extends）
实线三角，箭头从子类指向父类。泛化(generalization)：表示is-a的关系，是对象之间耦合度最大的一种关系，子类继承父类的所有细节。直接使用语言中的继承表达。

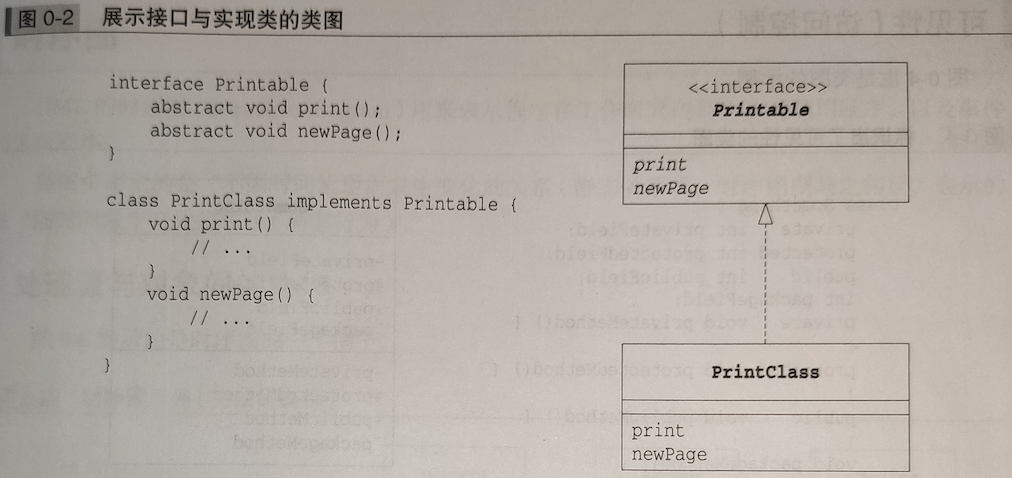

实现接口（implements）
虚线三角，箭头从实现类指向接口。实现（Realization）:在类图中就是接口和实现的关系。

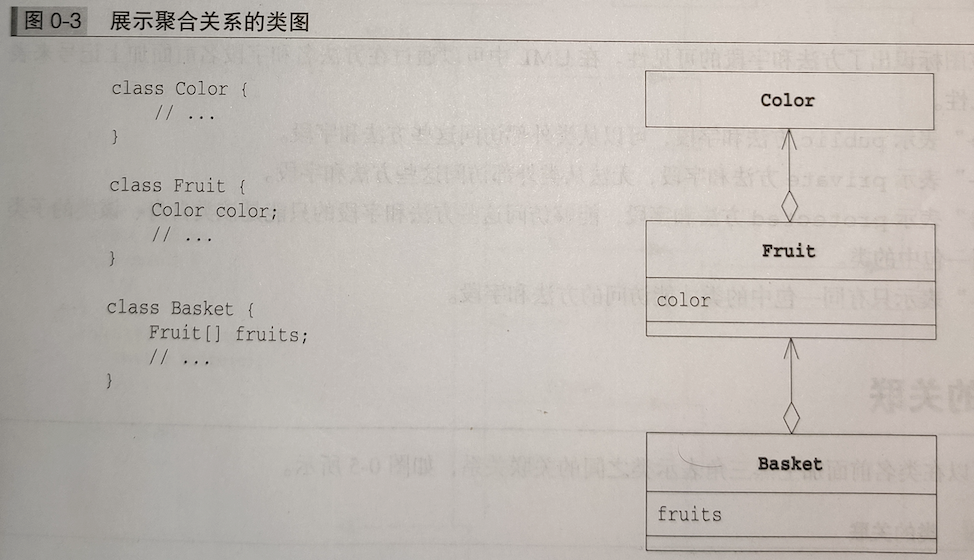

聚合
空心菱形，能分离而独立存在，空心菱形部指向整体。聚合(Aggregation) : 表示has-a的关系，是一种不稳定的包含关系。较强于一般关联,有整体与局部的关系,并且没有了整体,局部也可单独存在。如公司和员工的关系，公司包含员工，但如果公司倒闭，员工依然可以换公司。
组合
实心菱形，精密关联不可分，实心的菱形从局部指向整体。组合(Composition) : 表示contains-a的关系，是一种强烈的包含关系。组合类负责被组合类的生命周期。是一种更强的聚合关系。部分不能脱离整体存在。如公司和部门的关系，没有了公司，部门也不能存在了；调查问卷中问题和选项的关系；订单和订单选项的关系。
关联
实线箭头，箭头从使用类指向被关联的类。可以是单向和双向。关联(Association) : 对象之间一种引用关系，比如客户类与订单类之间的关系。这种关系通常使用类的属性表达。关联又分为一般关联、聚合关联与组合关联。后两种在后面分析。
依赖
虚线箭头，箭头从使用类指向被依赖的类。依赖(Dependency)：对象之间最弱的一种关联方式，是临时性的关联。代码中一般指由局部变量、函数参数、返回值建立的对于其他对象的调用关系。一个类调用被依赖类中的某些方法而得以完成这个类的一些职责。
聚合和组合的区别
这两个比较难理解，重点说一下。聚合和组合的区别在于：聚合关系是“has-a”关系，组合关系是“contains-a”关系；聚合关系表示整体与部分的关系比较弱，而组合比较强；聚合关系中代表部分事物的对象与代表聚合事物的对象的生存期无关，一旦删除了聚合对象不一定就删除了代表部分事物的对象。组合中一旦删除了组合对象，同时也就删除了代表部分事物的对象。
时序图
黑色实线箭头表示方法调用；虚线箭头表示方法调用返回。
实例：用长方形表示，里面的内容为实例名:类名，其中实例名可省略。
生命线：每个实例往下沿伸的虚线。
时序图的阅读书序是沿着生命线从上至下阅读。
